用双流异构融合读谱：把 XRF 变为更可靠的矿石分拣器

问题与价值：为什么要提升 XRF 的“智能识别”

TECSYNC

XRF光谱分析在现场快速元素识别上具备显著优势，但在复杂矿石样品上，单纯依靠一维谱线很容易陷入“相似谱形无法区分”的瓶颈：谱线重叠、基体效应和微量元素干扰，会导致传统方法对矿石分类或尾矿识别的准确率不足。提高分类准确率，直接关系到矿石资源回收率、分选效率与环境治理成本。本文将会重点解读课题组发表的最新成果《A deep learning approach for improving ore classification accuracy by double stream heterogeneous data fusion of XRF》,并讨论将方法工程化、落地到泰克鑫科设备上。

方法概览：双流异构融合（DSHF-Net）在做什么

TECSYNC

论文提出的核心思路是“把 1D 原始谱和 2D 时频图两条信息流并行提取，再做智能融合”。具体流程概括如下：

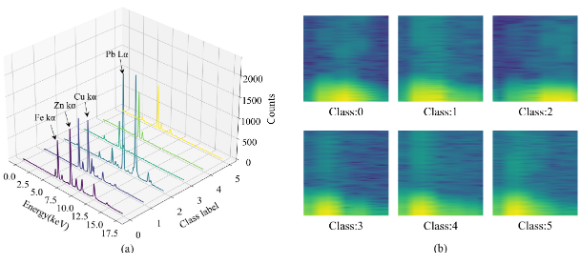

1. 1D 谱流：对原始 XRF 连续谱用轻量 1D-CNN 提取局部峰信息（峰位、峰宽、相对强度）。

2. 2D 图像流：将 XRF 信号经短时傅里叶变换/时频谱映射成 2D 图像（spectrogram），送入基于 EfficientNet 等预训练视觉网络的图像分支进行纹理/空间特征提取。

3. 跨模态融合：引入谱-引导的 Cross-Modal Attention，使图像特征能够选择性融合谱线提示的关键信息，弥补单模态的盲区。

4. 分类决策：将融合向量送入分类器输出矿石类别（多类分类），并采用 transfer learning 缓解样本稀缺带来的过拟合问题。

为什么该方法比单一模型更强？

TECSYNC

1. 异构信息互补 — 1D 与 2D 各取所长

一维谱对局部峰信息（峰位、相对强度）敏感，能精确捕捉化学峰；二维时频图能把峰的“能量分布与纹理”表现出来，利于识别整体模式与微妙差异。两者结合，既保留峰位精确性，又强化全谱层次的判别能力。

2. 谱-引导的跨模态注意力提升可辨识度

论文设计的 cross-modal attention，让图像特征以谱信息为“查询/指示器”选择性吸纳对应谱段的判别特征，从而有效抑制无关图像纹理的误导（例如样品打磨差异、背景噪声等）。

3. Transfer Learning 缓解样本不足与过拟合

图像分支采用预训练视觉骨干（EfficientNet 等）并做微调，利用大规模视觉先验在小样本场景下仍能提取稳定纹理特征，提高泛化能力。论文通过 5-fold 交叉验证验证了稳定性。

4. 模块化与可替换性提供工程化路径

图像分支采用模块化设计（可替换为 ResNet50 / MobileNet / ShuffleNet 等），在不同算力与边缘部署需求下可灵活选择轻量或高精度骨干，利于实际产品化。

关键实测结果

TECSYNC

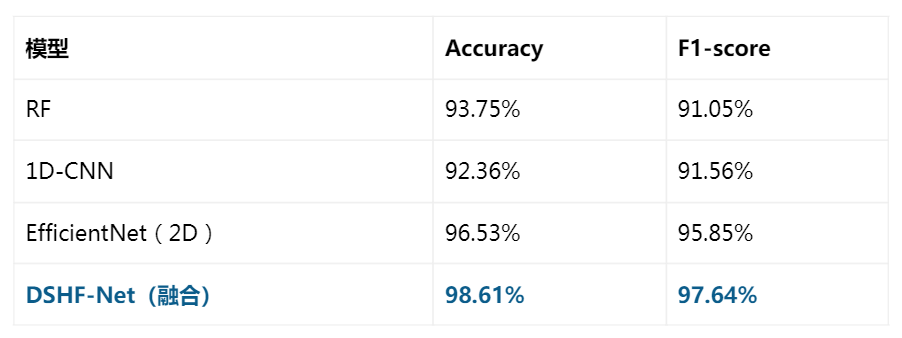

在 6 类矿石、144 个样本的数据集上，DSHF-Net 在 5-折交叉验证下取得总体准确率 98.61%，并在多数类别上实现接近或达到无误判的分辨能力。与传统机器学习（RF、SVM）与单模态深度模型对比，整体性能显著提升（见表）。

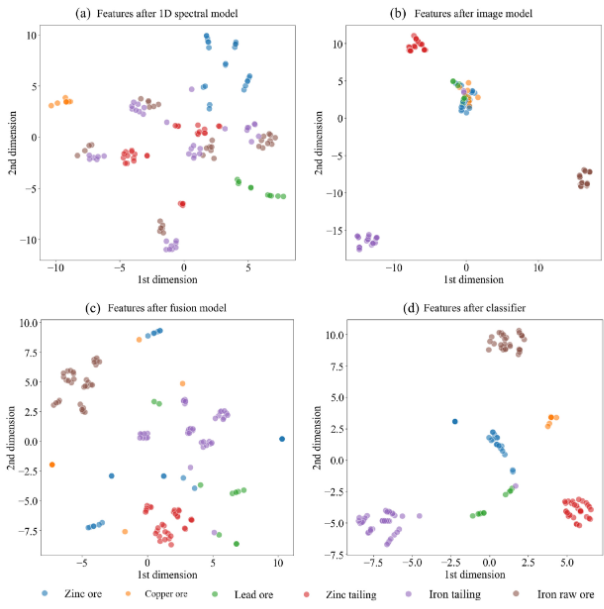

论文同时展示了 t-SNE 可视化与混淆矩阵，证明融合后类间边界更清晰，误判显著减少。

怎样把 DSHF-Net 工程化落地到泰克鑫科设备？

TECSYNC

1. 数据采集规范化（设备端先行）

- 统一采样（干燥、粉碎或压片）与采谱参数（管电压/电流、测时）以保证训练数据一致性；

- 在设备（XH6 / XP / XD6）端加入“采样模版”与自动三次取平均机制，减少现场噪声。

2. 模型轻量化与边缘部署

- 对训练完成的 DSHF-Net 做剪枝/量化/蒸馏，生成可在边缘推理的轻量模型（例如将 EfficientNet 替换为 MobileNetV2 或 ShuffleNet）；

- 在 XP/XH6 上部署 TensorRT/ONNX 运行时，保证秒级推理与低功耗运行。

3. 设备-模型学习闭环

- 设备定期上报光谱与至PC端，做增量训练并形成模型；

- 随采样量累积，模型自动提升对本地区矿石类型的识别能力。

4. 增强可解释性（验证与合规）

- 在终端结果中同时展示原始 XRF 谱图、2D 时频图与模型关注热图（Grad-CAM 风格），便于科研人员深入研究；

- 结果导出包含置信度、混淆可能性提示和多点测量平均，提升用户信任度。

风险与后续研发方向

TECSYNC

样本域适配：真实矿区存在含水、粒度与夹杂差异，需开展域自适应与多源数据扩充。

跨设备一致性：不同探测器与参数会导致谱形差异，上线前需做跨设备校准与标准库映射。

算力与延迟：边缘设备算力有限，未来有希望提高算力，将计算布置在手持设备中。

多模态扩展：未来可将 NIR、LIBS 等多谱段信息纳入融合框架，进一步提高可靠性。

结语

DSHF-Net 把“1D 精细峰信息”与“2D 时频纹理”做到了互补融合，验证了跨模态注意力和迁移学习在 XRF 任务上的强大价值。对于泰克鑫科而言，这是一个明确的产品化机会：通过数据规范、模型轻量化、设备-云闭环与结果可解释性设计，我们可以把“现场快筛”升级为“高可信定量与智能分拣”系统，为矿业、回收与环保提供可落地的智能检测能力。
